玻璃转子流量计

产品名称: 玻璃转子流量计
产品型号: LZB-
更新时间:2023-12-08
访问量:7740
产品特点: 玻璃转子流量计的主要测量元件为一根垂直安装的下小上大锥形玻璃管和在内可上下移动的浮子。当流体自下而上经锥形玻璃管时,在浮子上下之间产生压差,浮子在此差压作用下上升。当此上升的力、浮子所受的浮力及粘性升力与浮子的重力相等时,浮子处于平衡位置。

玻璃转子流量计 的详细介绍
价格区间面议产品种类转子
介质分类液体产地类别国产
应用领域医疗卫生,环保,生物产业,纺织皮革,制药

玻璃转子流量计的主要测量元件为一根垂直安装的下小上大锥形玻璃管和在内可上下移动的浮子。当流体自下而上经锥形玻璃管时,在浮子上下之间产生压差,浮子在此差压作用下上升。当此上升的力、浮子所受的浮力及粘性升力与浮子的重力相等时,浮子处于平衡位置。因此,流经流体流量与浮子上升高度,即与的流通面积之间存在着一定的比例关系,浮子的位置高度可作为流量量度。

玻璃转子流量计的使用技巧有以下五点:

1、在拿到时,首先观察玻璃管是否完好,因为玻璃管极易破损。其次是去掉的固定物,轻轻地倒向看转子能否自由的上下滑动。如果不能自由的滑动,就要轻轻的振动支板,这样一般都可以滑动了。如果再不能滑动,就需要请专业技术人员拆机解决。

2、在向管道上安装时,首先要看上、下游管道是否在一条直线上。如果不在一条直线上,不仅会影响仪表的测量准确度,而且会损坏仪表。

3、前面两点确保无误后,方可以开始使用。使用时操作者应先详细阅读说明书。开启阀门时一定要缓缓的开启,如果估计流量能够浮动转子而转子并没有向上移动,这时候立即停继续开阀,同时轻轻敲打管道,使转子能慢慢上升。有很多操作人员开阀过猛,刚装上新设备,猛的一开阀造成了玻璃管损坏。这一点应引起操作人员注意。

4、安全使用:有的操作者喜欢把前罩壳去掉使用,这是不允许的,因为玻璃管易爆破,罩壳去掉使用,罩壳起到保护作用。所以不可以把罩壳去掉使用。

5、冬季使用应当注意保暖,如果夜间不使用,一定要把残留液体放掉,免得把玻璃管冻破。

在安装和使用时应该有哪些要求呢?

1、首先要做的就是,在安装前应将流量计中起运输保护作用的顶衬物取出。并检查锥管有无破损,浮子能否自由上下移动,确定正常后方可安装。

2、在使用安装前,应先检查技术参数如:测量范围,度等级,额定工作压力,温度等参数是否符合使用要求。

3、新装的管路应冲洗干净。

4、使转子流量计的z小分度值处于下方,垂直安装在无振动的管道上,转子流量计的中心线与铅垂线的夹角应不超过5度。大口径流量计由于较重,为避免管道弯曲,必要时可采取加固支承等措施。

5、安装时需避免转子流量计受过大的外力伤害,如压扭等力。

6、必要时根据使用中不同的工况,在转子流量计的上游安装过滤器,卡塞转子流量计,以防杂质玷污。

7、若流体不稳定有脉动流,为保证转子流量计的良好测量可安装缓冲器,以消除脉动流。

8、转子流量计在使用时,应先缓慢旋开流量计上游管道上的控制阀门,然后用调节阀调节流量,以免突然开启造成浮子急速上升击损锥管。

9、要想得到测量精度,建议被测流体的常用流量应在转子流量计分度流量的60%以上。

不同连接。

一、法兰连接:法兰连接应该是常见的一种连接方式,只要把两端的法兰与管道上的法兰用螺栓固定好就可以了。

二、螺纹连接:在DN15/DN25管道连接中比较常见,也有一些流量计采用了螺纹连接,玻璃转子、金属管浮子流量计、涡轮流量计都是有这个连接方式的。这些流量计都可以提供内、外螺纹,可以根据客户的要求进行选择内丝还是外丝。

三、夹装连接:这种连接办法对比先进,一些自身没有法兰的流量计选用的是这种连接,能够用螺栓夹持在管道基地两边之间,这种连接办法相对简单。涡街流量计有很多都是采用这种连接方式的。

四、清洁型卡箍连接:如今一些小口径、工作压力低的管道选用的即是这种连接,经过这种连接形式,能够快速装置和拆开流量计,其日常清洁和维护也是很方便的。均匀富含液固两相悬浮的液体,如泥浆、矿浆、纸浆等。

安装及使用过程中的注意事项

(1)必须垂直安装,所测流体自下而上经流量计,进出口保证有5倍仪表口径的直管段,对于新安装的管路,流量计安装前应将管道冲洗干净。

(2)为便于检修和更换流量计,在仪表安装时需接旁道管路。

(3)在流量计上游应安装阀门,在下游5~10倍仪表口径处安装流量调节阀。对于小口径仪表在上游应安装过滤器,若被测介质中含有磁性物质,则应在流量计前安装磁过滤器。

(4)当被测介质较脏时,应及时清洗管子与浮子。

(5)测量准确度一般为215级,当要求测量准确度较高时,则不宜选择金属转子流量计。



LZB/LZJ玻璃转子流量计型号规格及技术参数

通径 DN (mm)

Φ

测量范围

锥管 长度 (mm)

准确度等级

允许被测流体状态

水,20℃

ΦΦ 20℃,101325Pa

LZB/LZJ

LZB-()F
LZJ-()F

温度(℃)

压力
(MPa)

4

LZB-4
LZB-4F

(110)L/h
(1.616)L/h
(2.525)L/h

(16160)L/h
(25250)L/h
(40400)L/h

160

2.5

4

-20+120

≤1

6

LZB-6
LZJ-6
LZJ-6F

(2.525)L/h
(440)L/h
(660)L/h

(40400)L/h
(60600)L/h
(1001000)L/h

2.5

10

LZB-10
LZJ-10
LZJ-10F

(660)L/h
(10100)L/h
(16160)L/h

(1001000)L/h
(1601600)L/h
(2502500)L/h

15

LZB-15
LZJ-15F

(16160)L/h
(25250)L/h
(40400)L/h

(0.252.5)m3/h
(0.44)m3/h
(0.66)m3/h

350

≤0.6

25

LZB-25
LZJ-25F

(40400)L/h
(60600)L/h
(1001000)L/h

(110)m/h
(1.616)m3/h
(2.525)m3/h

40

LZB-40
LZJ-40F

(0.161.6)m3/h
(0.252.5)m3/h

(440)m3/h
(660)m3/h

430

50

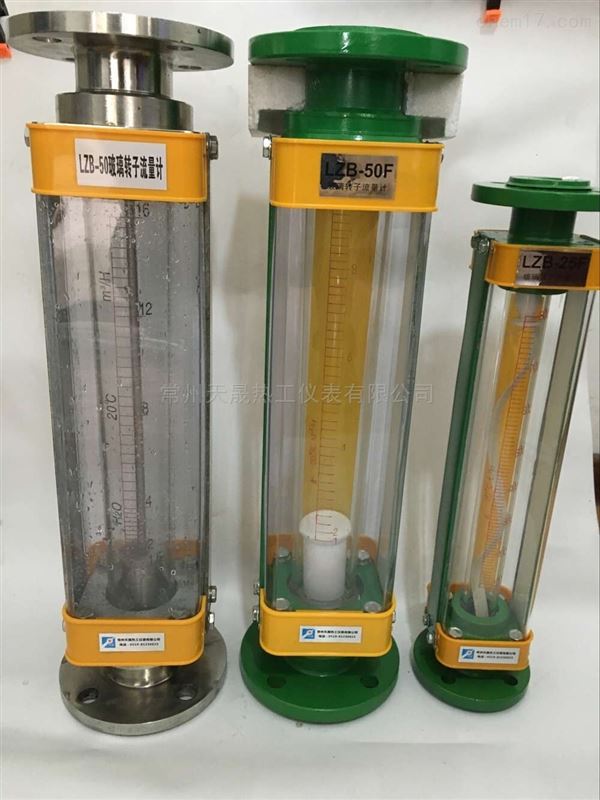

LZB-50
LZJ-50F

(0.44)m3/h
(0.66)m3/h

(10100)m3/h
(16160)m3/h

450

80

LZB-80
LZB-80F

(110)m3/h
(1.616)m3/h

(50250)m3/h
(80400)m3/h

500

≤0.4

100

LZB-100
LZB-100F

(525)m3/h
(840)m3/h

(120600)m3/h
(2001000)m3/h



注:特殊流量可定制。

全不锈钢型LZB-()B/BF

法兰、浮子、导杆、支承板及螺栓等均为不锈钢1Cr18Ni9Ti,型号为LZB-()B。 接液材质如需选用316,则型号为LZB-()B0,需定做。 如需不锈钢内衬PTFE,则型号为LZB-()BF(316B0F),需定做。


流量范围表

 注:流量计有带调节(WB型)和不带调节阀(W型)二种。

公称通径

DN

mm



型号



量程比

测 量 范 围

准确度等级

椎管

长度

mm

允许被测流体状况

水,20°C

空气

(C101325Pa.20°C

温度

(°C)

压力

(Mpa)

3

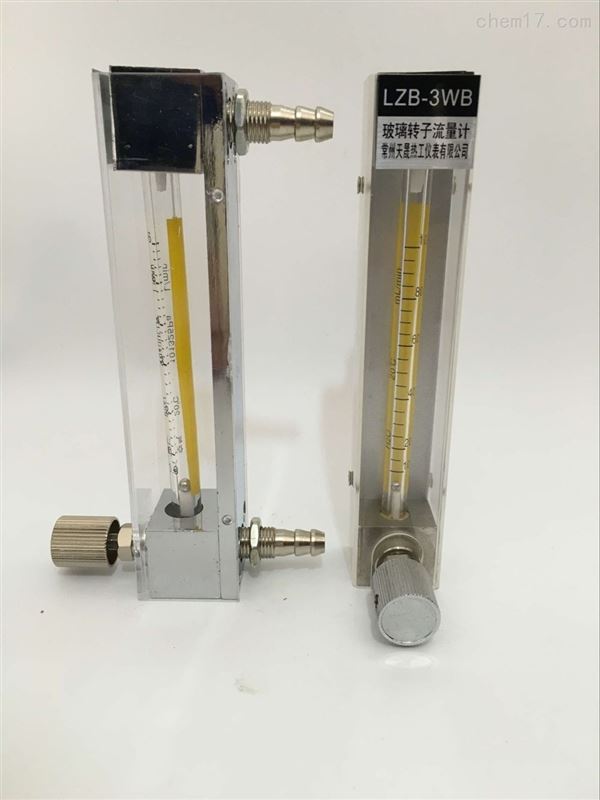

LZB-3W

WZB-3WF

LZB-3WB

LZB-3WBF



2.5~25mL/min

6~60 mL/min

10-100mL/min

0.03~0.3L /min

0.06~0.6 L/min

0.1~1 L/min

0.15~1.5 L/min

4

6







100







-20

~120







≤0.2

4

LZB-4W

WZB-4WF

LZB-4WB

LZB-4WBF



16~160mL/min

20~250mL/min

10~400mL/min

0.3~3L /min

0.6~6 L/min

0.7~17L/min





2.5

4

6

LZB-6W

WZB-6WF

LZB-6WB

LZB-6WBF



0.04~0.4L/min

0.06~0.6L/min

0.1~1L/min

0.7~7L /min

1~10 L/min

1.5~15L/min









1.5

2.5

10

LZB-10W

WZB-10WF

LZB-10WB

LZB-10WBF



0.1~1L/min

0.16~1.6L/min

3~30L /min

5~45 L/min

7~70L/min





120


LZB-WF LZB-WBF为耐腐性。

外形尺寸



公称

通径

DNmm



型号



A



B



C



D



M



E

N

设备

安装孔

软管

接咀

金属管接嘴

外螺纹

G

SR

3

LZB-3W   LZB-3WF

LZB-3WB  LZB-3WBF







28





136

56

27.5







116





52



Φ8

M,10*1



Φ6.2

SR4









Φ11

4

LZB-4W   LZB-4WF

LZB-4WB  LZB-4WBF

6

LZB-6W   LZB-6WF

LZB-6WB  LZB-6WBF

58

29.5





60

Φ10

M,12*1

Φ8.2

SR5

10

LZB-10W   LZB-10WF

LZB-10WB  LZB-10WBF



160

63

140

Φ11

M,16*15

Φ12.1

SR7



接触测量流体的零部件材质

零部件
LZB-4、6、10
LZB-4F、6F、10F
LZB-15、25、40
50、80、100
LZB-15F、25F、40F
50F、80F、100F
浮子
不锈钢
玛瑙
不锈钢
外包氟塑料
基座
黄铜或铝
不锈钢
铸铁内衬
聚丙烯塑料
铸铁内衬
氟塑料
止档
聚丙烯塑料
氟塑料
聚丙烯塑料
氟塑料
密封圈及垫片
D腈橡胶
氟橡胶
D腈橡胶
氟塑料
导杆


1crl8Ni9Ti
不锈钢
氟塑料

注:如介是邮寄溶剂,订货请注明
